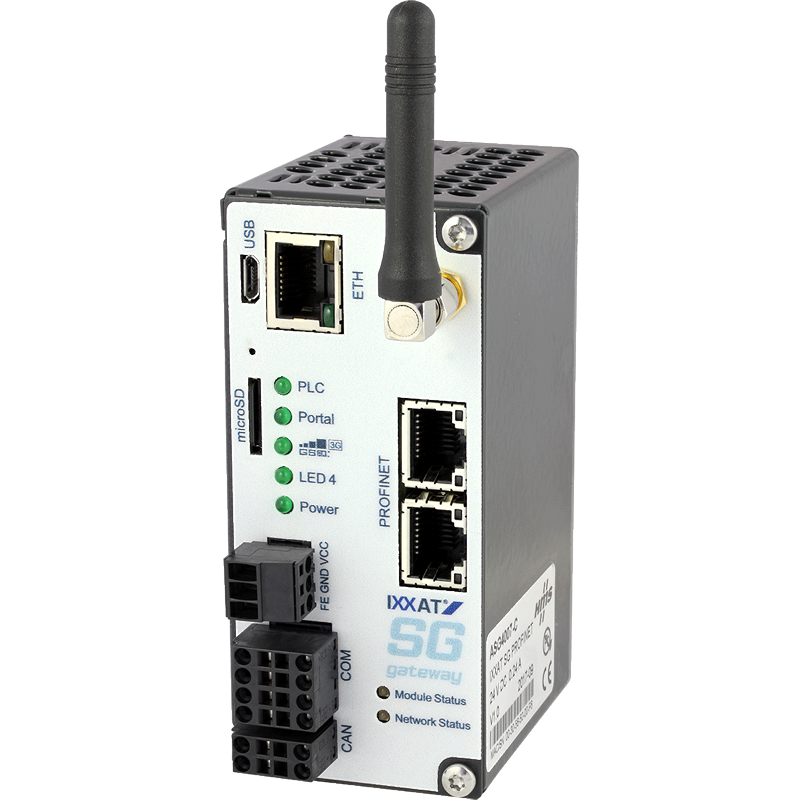

Ixxat Smart Grid gateway PROFINET

Energie Smart Grid Gateway met PROFINET, Modbus, IEC61850 & IEC60870-5-104

De SG-gateway is een Smart Grid gateway met PROFINET die een isochrone real-time PROFINET-apparaatinterface met een geïntegreerde 2-poort switch implementeert, welke naadloze netwerkintegratie mogelijk maakt ongeacht de netwerktopologie (lijn, ster, bus).

De Ixxat SG-gateway ondersteunt de communicatie-protocollen die worden gebruikt in de energiesector, zoals bijv. IEC60870-5-104, DNP3 en IEC61850 en zorgt voor connectiviteit voor energieapparaten naar PROFINET-gebaseerde automatiseringssystemen.
De gateway kan ook de aangesloten elektrische apparatuur in het veld ondersteunen, via een Ethernet-interface en/of een seriële poort, met behulp van de protocollen Modbus TCP en RTU. Optioneel kan de SG-gateway via een 3G-modem communiceren.

Smart grid toepassingen

De Ixxat SG-gateway met PROFINET is ontworpen om specifiek Demand Response (netwerken van industriële elektrische ladingen) en Virtual Power Plants (netwerken van energiebronnen, zoals biogas installaties of warmtekrachtkoppeling-eenheden) applicaties te ondersteunen en alle toepassingen die een brug tussen energie en industriële automatisering communicatiesystemen nodig hebben.

Voordelen en kenmerken

Verbind intelligente elektrische apparaten (IEDs) met IEC-protocollen naar PLC- automatiseringssystemen via PROFINET of Modbus TCP/RTU
Gemakkelijke manier om I/O data van elektrisch apparatuur in het veld naar SCADA systemen te transporteren
Verbindt IED (intelligente elektrische apparaten) met IEC protocollen voor PLC-systemen automatisering
Verbindt machines om PLC's en VHP / Demand Response bedrijven
Individuele versies voor verschillende communicatieprotocollen zoals IEC61850 client/server (optioneel), IEC60870-5-104 client/server (optioneel), DNP3 (Optioneel) Modbus TCP client/server en Modbus RTU master/slave
Transmissie over 3G (optioneel) of over Ethernet
Eenvoudige web-based configuratie met behulp van een standaard browser
Robuuste metalen behuizing voor stand-alone gebruik met DIN-rail montage
Gratis technische ondersteuning en advies via Twincomm en het HMS service portaal

PROFINET-interface

PROFINET-IO Device/Slave interface
Volledige PROFINET-IO Real-Time (RT) Class 1 & 3 communicatie V2.31
Max 512 bytes Input- en 512 bytes Outputdata
Tot 128 modules
Baud rate vast 100 Mbit/s
SNMP-MIBII ondersteuning
Algemene en PROFINET specifieke diagnostische ondersteuning
Ondersteunt PROFIenergy profiel
Ondersteunt Media Redundancy Protocol (MRP)
Aanpasbare apparaat identiteits
Ondersteunt PROFINET Fast Start Up
PROFINET uplink configuratie via .GSDML bestand
Geïntegreerde switch maakt daisy-chain topolgie mogelijk

Overige interfaces

Modbus TCP interface

Ondersteunt Modbus TCP Client/Server
Verbindt tot 128 seriële slave apparaten in master mode en ondersteunt tot 4096 waardes
Seriële baud-rate 300 bps - 921,6 kbps

Modbus RTU interface

Selecteerbaar RS-232/422/485
Ondersteunt Modbus RTU Master/Slave
Verbindt tot 128 seriële slave apparaten in master mode en ondersteunt tot 4096 waardes
Seriële baud-rate 300 bps - 921,6 kbps

IEC61850 (Optioneel)

Client/Server functionaliteit
Goose Publisher/Subscriber functionaliteit

IEC60870-5-104 (Optioneel)

Client/Server functionaliteit
Tot 8192 dataobjecten (elk gegevensobject met waarde, kwaliteit en tijdstempel); 32 server apparaten ondersteund in client configuratie

DNP3 (Optioneel)

Outstation: 1 TCP link, max. 4 lokale/master links
Maximaal 4096 data-objecten (elk data-object met waarde, kwaliteit en tijdstempel)

OPC UA

Micro Embedded Device Server Profiel
UA-TCP, UA-SC, UA-Binair protocol en codering
Tot 128 groepen, 4096 waarden
Maximaal 4 gelijktijdige clientsessies

MQTT

Clientversie 3.1 en 3.11
Flexibel voor eigen definitie van payloads
Last will, QoS, Keep alive interval
MTLS-encryptie

Ethernet interface

10/100 Mbit/s
Ondersteunt Modbus TCP Client/Server
Verbindt tot 128 serverapparaten in de client modus en ondersteunt maximaal 4096 waarden
IT mogelijkheden: OpenVPN client, DHCP server, geïntegreerde firewall, SNTP, COM server, NAT routing

3G/UMTS (Optioneel)

SMS Verzenden en ontvangen
Op afstand communiceren via IEC60870-5-104 of IEC61850 remote telecontrol protocollen
Mini SIM (2FF)

3G/UMTS

Eenvoudige web-PLC-programmering

De applicatie logica kan op het apparaat worden geprogrammeerd, met behulp van de geïntegreerde grafische web editor of door gebruik te maken van een vooraf gedefinieerde configuratie die in het apparaat is geladen. De grafische web editor is een zeer intuïtieve en makkelijk te gebruiken interface om software applicaties te programmeren en de gateway te configureren. Er zijn geen engineering tools nodig en het kan gemakkelijk worden uitgevoerd door servicetechnici.

Technische gegevens
Afmetingen (L•B•H)	73x46x107 mm + 5.1mm voor versies met antenne-aansluiting
Gewicht	350 g
Bedrijfstemperatuur	0 t/m +55 °C
Behuizing	Volledig warm-dip aluminium-zink bekleed staalplaat
Voeding	24 VDC (± 15%) via Weidmüller 3.50/03
Stroomverbuik	120mA bij 24 V DC
LED indicatoren	5x
SD card slot	Ondersteunt micro SD cards t/m 32 Gbyte
Ethernet connector	1x 10/100 BaseT RJ45
PROFINET connector	2x RJ45
Seriële connector	Weidmüller BL 3.50/08
CAN connector	Weidmüller BL 3.50/04
Mobiele modem	- 3G: UTMS en GSM/GPRS (optioneel) - 4G: 2G/3G/4G voor Europa (EU) of 3G/4G voor Noord America (NA) (optioneel) SIM card-slot op achterzijde
Protectie klasse	IP20, NEMA rating 1
Bevestiging	DIN-rail (EN 50022 standaard)
Protocollen
- Standaard	Modbus TCP Client/Server, Modbus RTU Master/Slave, OPC-UA Server, MQTT Publisher/Subscriber Kolibri (voor HMS Hub)
- Optioneel	IEC61850 Client/Server, IEC60870-5-104 Client/Server, DNP3 Outstation
Configuratie methode	Geïntegreerde webserver / WebPLC
Certificering	CE

Leveromvang
- SG Gateway
- MicroSD memory card 4Gb
- Voeding-, Serieel- en CAN-connectoren
- 3G Antenne (enkel 3G versies)
- Configuratie software voor Windows™
- Gebruikershandleiding

Bestelnummer(s)

ASG4000-C

SG-gateway PROFINET
géén IEC-support

ASG4002-C

SG-gateway PROFINET
IEC60870-5-104 Client/Server

ASG4004-C

SG-gateway PROFINET
IEC61850 Client/Server

ASG4006-C

SG-gateway PROFINET
IEC60870-5-104 Client/Server + IEC61850 Client/Server

ASG4008-C

SG-gateway PROFINET
géén IEC-support + DNP3 Outstation

ASG4010-C

SG-gateway PROFINET
IEC60870-5-104 Client/Servert + DNP3 Outstation

ASG4012-C

SG-gateway PROFINET
IEC61850 Client/Servert + DNP3 Outstation

ASG4014-C

SG-gateway PROFINET
IEC60870-5-104 Client/Server + IEC61850 Client/Servert +
DNP3 Outstation

ASG4015-C

SG-gateway PROFINET
IEC60870-5-104 Client/Server + IEC61850 Client/Servert +
DNP3 Outstation + 3G
